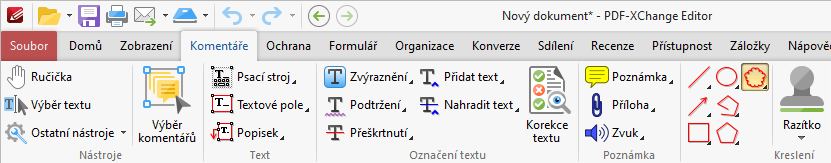

Mezi další nástroje kreslení patří Obláček, který slouží například k revizím výkresové dokumentace. Nástroj Obláček najde uživatel na kartě Komentáře.



Přidání revizního obláčku do PDF dokumentu

1 Na kartě Komentáře vyberte myší volbu Obláček

2 Když je nástroj Obláček aktivní, kurzor se změní na nitkový kříž. Kliknutím určíte počáteční bod obláčku. Poté následně myší přidávejte další navazující body až do okamžiku, kdy je obláček uzavřený. Poté klikněte na vytvořený obláček pravým tlačítkem myši a z kontextového menu vyberte volbu Dokončit.

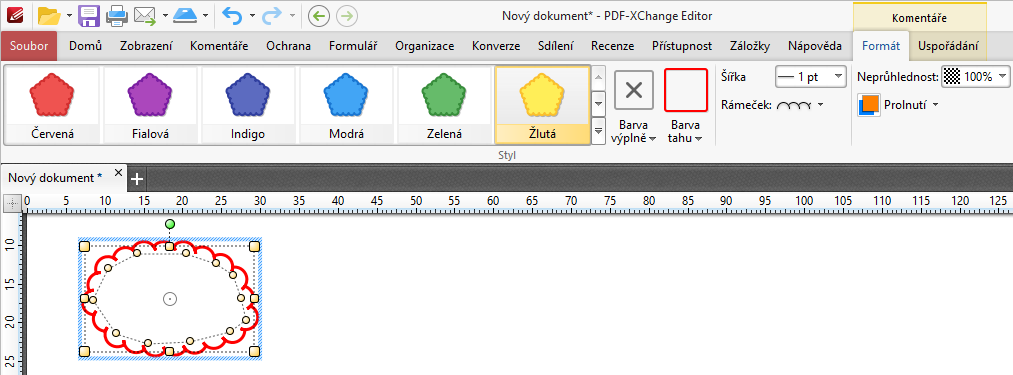

Úpravy tvaru obláčku je možné provádět pomocí tzv. řídících bodů viz obrázek níže. Zelený řídící bod slouží k otáčení obláčku kolem svého středu.



3 Pokud je obláček vybraný pomocí nástroje Ručička (nebo hned po vytvoření), je možné na podřízené kartě Formát, nastavit vzhled a vlastnosti obláčku.


Styly nástroje Obláček lze přednastavit v kapitole Styly a vlastnosti komentářů.





  • Barva výplně. Toto tlačítko umožňuje nastavit barvu výplně vybraného obláčku.
  • Barva tahu. Toto tlačítko umožňuje nastavit barvu obrysů (tahu) vybraného obláčku.
  • Šířka. Tento rozbalovací seznam umožňuje nastavit šířku obrysů vybraného obláčku.
  • Rámeček. Tato volba umožňuje definovat styl obrysů obláčku. Seznam dostupných stylů je níže:



  • Neprůhlednost. Tato volba umožňuje nastavit neprůhlednost v procentech (0-100%).
