Nástroj Obvod umožňuje změřit a okomentovat obvod v PDF dokumentech. Nechybí ani správa stylů, měřítko a export výsledků měření do souboru *.csv.


Jako všechny komentáře i měření (kótování) se přidává do dokumentů jako plovoucí objekt. Lze je tedy přesouvat i v běžném prohlížeči PDF. Abyste tomu zamezili, stačí komentáře sloučit s původním dokumentem volbou na na kartě Recenze > Sloučit komentáře. Pamatujte ale na to, že se jedná o licencovanou funkci. Ve zkušební verzi se po sloučení komentářů přidají do dokumentu DEMO značky.

Měření obvodu v PDF dokumentu

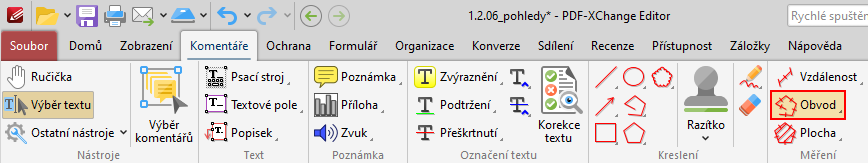

1 Na kartě Komentáře vyberte ve skupině Měření nástroj Obvod.



2 Nyní je potřeba kliknutím myši určit řídící body, jejichž spojnice bude tvořit obvod, který chceme měřit. Jednoduše řečeno, je třeba vymezit hranice měřeného objektu.


Pro přesné napojování řídících bodů k objektům můžete využít přitahování (úchopové režimy).

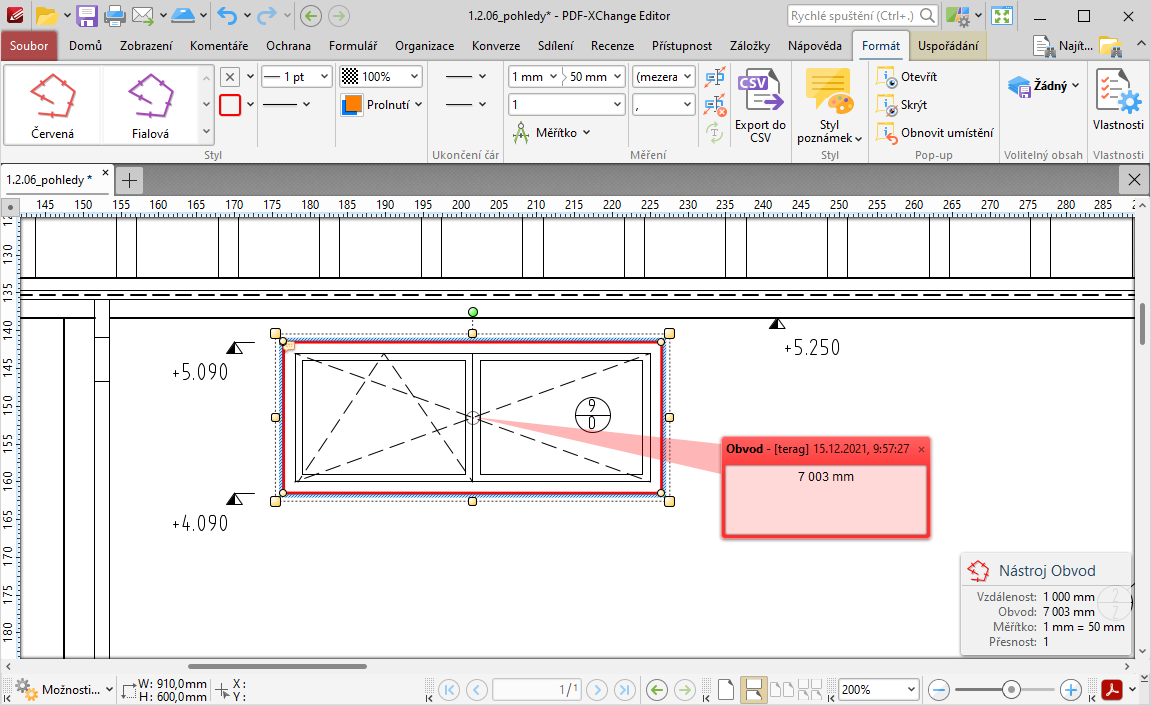

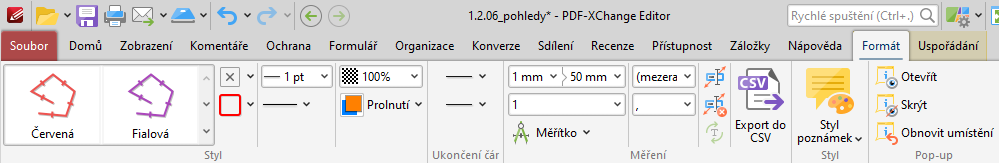

3 Po přidání hraničních (řídících) bodů, dojde k aktivaci podkarty Formát (na pravé straně pásu karet), kde je k dispozici nastavení měření obvodu.



  • Pokud kliknete na tlačítko Barva tahu, tak můžete nastavit barvu čáry obvodu.
  • Pokud rozkliknete seznam Šířka, tak můžete nastavit tloušťku čáry obvodu v obrázkových bodech.
  • Pokud rozkliknete seznam Rámeček, tak můžete nastavit styl čáry obvodu. Dostupné styly čáry jsou plná čára a několik typů přerušované čáry.
  • Pokud rozkliknete seznam Počátek, tak můžete nastavit styl počátku čáry obvodu.
  • Pokud rozkliknete seznam Konec, tak můžete nastavit styl konce čáry obvodu.
  • Pokud rozkliknete seznam Měřítko, můžete zadat měřítko pro výpočet obvodu.
  • Pokud rozkliknete seznam Přesnost, můžete nastavit počet desetinných míst změřeného obvodu. Hodnota 1 = žádná desetinná místa.
  • Pokud kliknete na tlačítko Měřítko, můžete spravovat měřítka pro měření obvodu.
  • Pokud kliknete na tlačítko Export do CSV, budou výsledky všech měření v aktivním dokumentu exportovány do souboru *.csv.


Příklad exportu měření obvodu v souboru *.csv.



  • Pokud kliknete na šipku u tlačítka Styl poznámek, můžete nastavit styl měření. Dostupné jsou volby:
      • Kopírovat styl poznámky. Tato volba zkopíruje styl vybraného měření do schránky (Clipboard) pro pozdější použití.
      • Použít zkopírovaný styl poznámky. Tato volba aplikuje zkopírovaný styl měření na vybranou poznámku.
      • Nastavit aktuální vlastnosti jako výchozí. Tato volba nastaví styl vybraného měření jako výchozí styl pro nově přidané měření.
      • Použít výchozí vlastnosti. Tato volba aplikuje výchozí vlastnosti na vybranou měření.
      • Aktuální formát textu jako výchozí. Tato volba nastaví styl textu vybraného měření jako výchozí formát textu pro nově přidané měření.
      • Použít výchozí formát textu. Tato volba aplikuje výchozí formát textu na vybrané měření.
  • Pokud kliknete na tlačítko Otevřít, budou rozbaleny všechny pop-up poznámky měření.
  • Pokud kliknete na tlačítko Skrýt, budou sbaleny všechny pop-up poznámky měření.
  • Pokud rozkliknete tlačítko Aktuální vrstva, můžete přesunout vybrané měření do zvolené vrstvy.

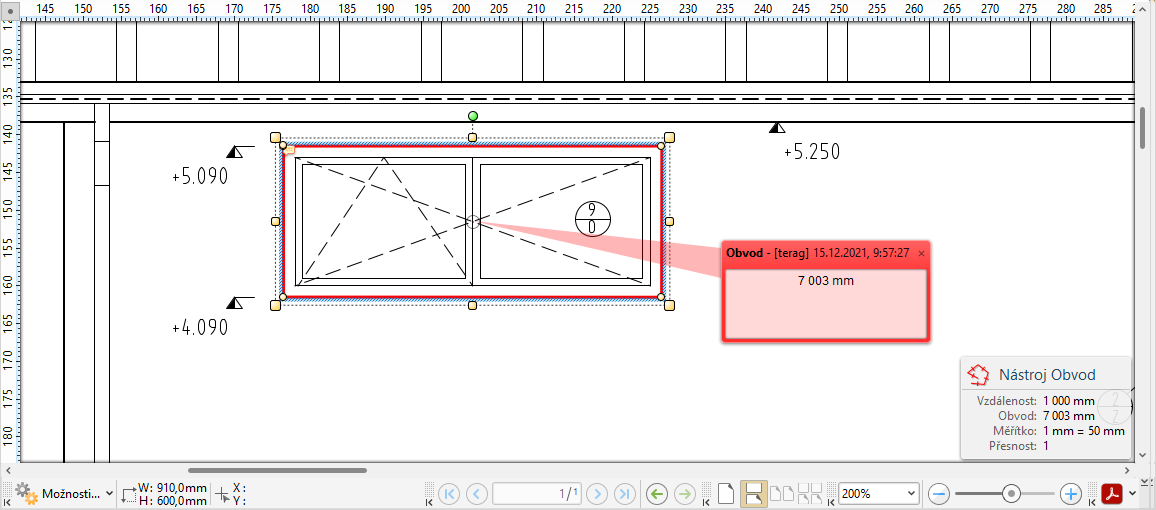

4 Na obrázku níže je možné vidět výkres, ve kterém byl změřen obvod okna v milimetrech pomocí aplikace PDF-XChange Editor. Bylo použito měřítko 1:50.



Nezapomeňte na to, že výsledky měření obvodu můžete exportovat do souboru *.csv pomocí tlačítka Export do CSV.
